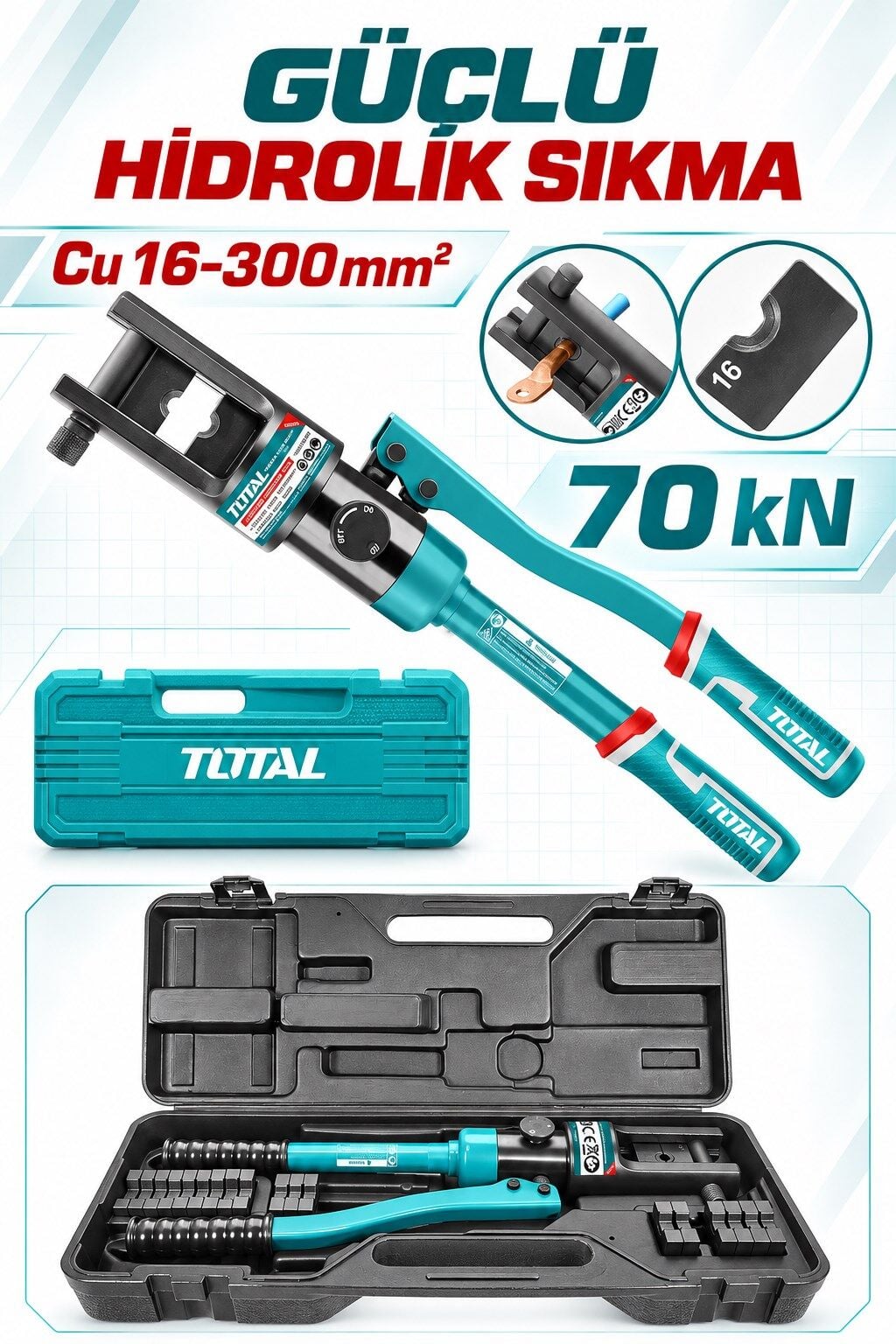

TOTAL Profesyonel Hidrolik Kablo Pabuç Sıkma Pensesi – 70 kN, 16–240 mm², Full Kalıp Takımı Dahil

TOTAL Profesyonel Hidrolik Kablo Pabuç Sıkma Pensesi – 70 kN, 16–240 mm², Full Kalıp Takımı Dahil

TOTAL Profesyonel Hidrolik Kablo Pabucu Sıkma Pensesi – 70 kN, 16–240 mm², 10 Takım Kalıp ve Taşıma Çantası

TOTAL Profesyonel hidrolik kablo pabucu sıkma pensesi, bakır kablo pabuçlarının preslenmesinde kullanılmak üzere tasarlanmıştır. 70 kN sıkma kuvveti, 16–240 mm² çalışma aralığı ve altıgen presleme sistemi, farklı kesitlerdeki kablo bağlantıları için kullanışlı bir çözüm sunar.

Manuel hidrolik mekanizma sayesinde elektrik, akü veya kompresör bağlantısına ihtiyaç duymadan çalışır. Değiştirilebilir sıkma kalıpları, sızdırmazlık O-ring seti ve taşıma çantasıyla birlikte sunulur.

Güçlü Hidrolik Presleme Sistemi

70 kN sıkma kuvveti, uygun kablo pabucunun kalıplar arasında preslenmesine yardımcı olur. Hareketli kolun pompalanmasıyla oluşan hidrolik basınç, pistonu ve kalıp mekanizmasını hareket ettirir.

Manuel çalışma yapısı, elektrik bağlantısının bulunmadığı montaj noktalarında ve saha çalışmalarında kullanım kolaylığı sağlar.

Altıgen Sıkma Formu

Altıgen presleme sistemi, uygun kalıpla birlikte kablo pabucunun bağlantı bölümünü altıgen biçimde şekillendirir. Bağlantının doğru hazırlanması için kablo kesitine ve pabuç tipine uygun kalıp seçilmelidir.

10 Farklı Ölçüde Sıkma Kalıbı

Set, aşağıdaki kesitlere yönelik 10 takım değiştirilebilir sıkma kalıbı içerir:

16, 25, 35, 50, 70, 95, 120, 150, 185 ve 240 mm².

Çift parçalı kalıplar presleme başlığına yerleştirilir. Ölçü işaretleri, uygulamaya uygun kalıbın seçilmesini kolaylaştırır. Farklı kalıp seçenekleri, tek penseyle çeşitli kablo kesitlerinde çalışma imkânı sunar.

Presleme Başlığı ve Kalıp Tutucuları

Presleme başlığı; üst kalıbı sabitleyen kilitleme parçası, alt kalıp tutucusu ve hareketli pistonla birlikte çalışır. Bu yapı, karşılıklı kalıpların presleme sırasında konumlandırılmasını sağlar.

Kalıplar değiştirilerek farklı kesitlere geçilebilir; böylece pano montajı ve bakım uygulamalarında farklı bağlantılar için aynı ekipman kullanılabilir.

Basınç Tahliye ve Piston Geri Dönüş Kontrolü

Gövde üzerindeki tahliye kontrolü, sıkma işlemi tamamlandıktan sonra hidrolik basıncın boşaltılmasını ve pistonun geri çekilmesini sağlar. Bu sayede preslenen bağlantı kalıplar arasından çıkarılabilir.

Sabit kol, tutma işlevinin yanında hidrolik yağ haznesini barındırır; hareketli kol ise pompalama işlemini gerçekleştirir.

Kaplamalı Tutamaklar

İki kollu yapı ve kaplamalı tutamaklar, penseyi kavramayı ve pompalama hareketini uygulamayı kolaylaştırır. Yaklaşık 3,6 kg alet ağırlığıyla atölye ve saha çalışmalarında taşınabilir bir presleme çözümü sunar.

Sızdırmazlık O-Ring Seti

Ürünle birlikte bir takım sızdırmazlık O-ring’i sunulur. Bu parçalar, hidrolik sistemin bakım ve servis ihtiyaçlarında kullanılmak içindir. Değişim işlemleri uygun servis prosedürlerine göre yapılmalıdır.

Bölmeli Taşıma Çantası

Taşıma çantası, pense ve kalıpların bir arada saklanmasını sağlar. Penseye ve kalıplara ayrılmış yuvalar, parçaların düzenli muhafaza edilmesine yardımcı olur. Taşıma sapı ve kapatma mandalları, ekipmanın farklı çalışma alanlarına götürülmesini kolaylaştırır.

Teknik Özellikler

Teknik değerler ve aksesuar bilgileri TOTAL ürün kaynaklarına dayanmaktadır.

Set İçeriği

• 1 adet manuel hidrolik kablo pabucu sıkma pensesi

• 10 takım farklı ölçüde sıkma kalıbı

• 1 takım sızdırmazlık O-ring’i

• 1 adet bölmeli taşıma çantası

Kullanım Alanları

• Elektrik panosu montaj ve bağlantı hazırlığı

• Bakır kablo pabuçlarının preslenmesi

• Endüstriyel elektrik tesisatı çalışmaları

• Makine ve ekipman kablo bağlantıları

• Elektrik bakım ve onarım uygulamaları

• Atölye ve saha montaj işlemleri

Doğru Uygulama İçin

Kablo, pabuç ve kalıp ölçüsü birbirine uygun seçilmelidir. Sıkma sayısı ve konumu, kullanılan pabucun üretici talimatlarına göre belirlenmelidir. İşlem sonrasında bağlantı kontrol edilmeli; uygulama enerji kesilmiş kablolar üzerinde yapılmalıdır.
